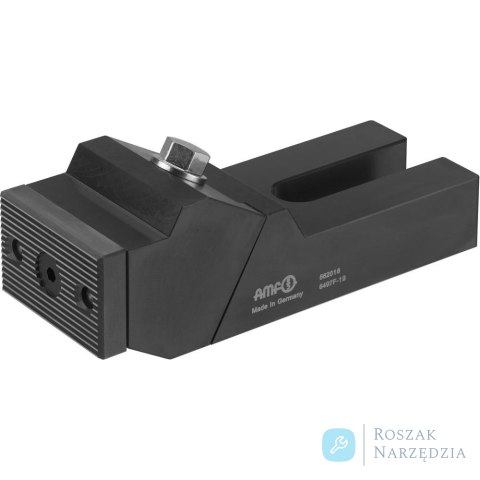

Stabilny docisk boczny 6497F, wielkość 26 AMF
| Wpisz swój e-mail |
| Wysyłka z magazynu w ciągu | 2-3 dni robocze |
| Cena przesyłki | 0 |
| Dostępność w magazynie |
|
| Waga | 4.9 kg |
| Kod kreskowy | |
| EAN | 4020772022945 |
| Wsparcie konsultanta? |
Wykonanie: z precyzyjną prowadnicą pryzmatyczną, korpus ze stali ulepszonej cieplnie, szczęki zaciskowe ze stali do nawęglania, utwardzane dyfuzyjnie. Szczęki mocujące są odwracalne, z gładką stroną do obrabianych elementów i stroną żłobkowaną do surowych powierzchni.
Zastosowanie: dzięki dużej powierzchni mocowania stabilny docisk boczny nadaje się do bocznego mocowania wysokich elementów. W przypadku montażu na stole maszynowym zalecamy stosowanie dwóch śrub mocujących.
Uwaga: w zależności od szerokości rowka jako śruby mocujące stosowane są śruby teowe DIN 787, które należy zamawiać oddzielnie.

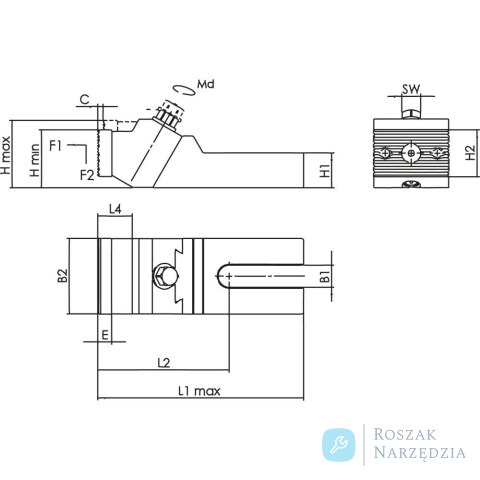

* Siły F1 i F2 zależą od szerokości rowka.
| Rozmiar klucza | 18 |
| l2 | 135 mm |
| Nr katalogowy | 562017 |
| E | 12 mm |
| F1 | 25, 25, 32, 32, 36 kN |
| F2 | 4,5; 4,5; 4,8; 4,8; 5,4 kN |
| C | 7,5 mm |
| H1 | 36 mm |
| H2 | 40 mm |
| Wysokość min. | 60 mm |
| H maks. | 73 mm |
| Szerokość rowka | 20, 22, 24, 28, 30 mm |
| B1 | 26 mm |
| B2 | 75 mm |
| L1 maks. | 224 mm |
| L4 | 29 mm |
| Moment dociągający | 85, 85, 95, 95, 110 |
|
|
|
