Podpórka klinowa HERKULES 125/100-125mm AMF
| Wpisz swój e-mail |
| Wysyłka z magazynu w ciągu | 1-2 dni robocze |
| Cena przesyłki | 0 |
| Dostępność w magazynie |
|
| Waga | 8.56 kg |
| Kod kreskowy | |
| EAN | 4020772072780 |
| Wsparcie konsultanta? |
H mm/obr. = zmiana wysokości na obrót.
Wykonanie: z żeliwa sferoidalnego ulepszonego cieplnie i ze stali odpuszczanej przy oksydowaniu. Z otworem centrującym o średnicy 12 mm. Podpórkę klinową można łatwo przestawić ręcznie przy obciążeniu 1/3 siły nośnej (F maks.). Precyzyjnie obrobione powierzchnie podpórki umożliwiają spokojną, dokładną regulację przy dokładności poniżej 0,1 mm, do wyboru za pomocą śruby radełkowanej lub wkrętaka sześciokątnego. Podwójne działanie podpórki klinowej zapewnia precyzyjne ruchy pionowe bez przesunięć bocznych.
Zastosowanie: do mocowania ciężkich elementów odlewanych lub kutych na dużych obrabiarkach. Dodatkowo istnieje możliwość nałożenia podpórki klinowej na „ciężkie podpórki śrubowe". W tym celu konieczny jest trzpień cylindryczny DIN 6325 (12 x 30 mm).
Zakres dostawy: podpórka klinowa z nakładką kulistą.

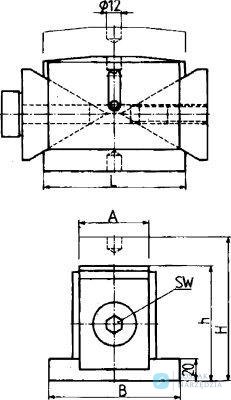

| Rozmiar klucza | 24 mm |
| Rozmiar | 125 |
| Udźwig | 100 kN |
| a | 60 mm |
| b | 115 mm |
| L | 125 mm |
| Regulacja wysokości h-H | 100-125 mm |
| H* mm/obr. | 1,16 |
|
|
|
|
|
|
|
|
