Docisk mimośrodowy z nakrętką teową 22 mm MITEE-BITE

Numer katalogowy: X50436
Dostępność w magazynie: 0 szt.
260,87 zł Netto
320,87 zł Brutto
szt.
Wsparcie konsultanta?
Wysyłka z magazynu w ciągu: 1-4 dni robocze
Cena przesyłki:
18,99 zł Brutto
  • Kurier 18,99 zł Brutto
  • InPost Paczkomat 18,99 zł Brutto
  • Inpost Kurier 18,99 zł Brutto
  • DPD Pickup 18,99 zł Brutto
Więcej o produkcie
Waga
0.41 kg
EAN:
4046368504367
Docisk mimośrodowy z nakrętką teową

Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.
Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.

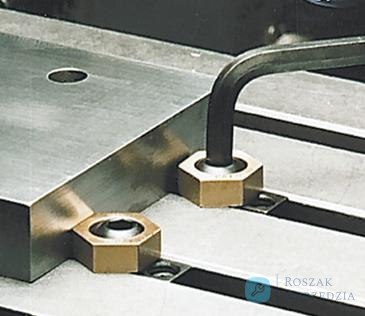

Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.

Zastosowanie: ulepszone cieplnie nakrętki teowe wsuwa się do rowka teowego i blokuje trzpieniem gwintowanym. Mocowanie następuje poprzez przekręcenie śruby mimośrodowej.

Parametry:

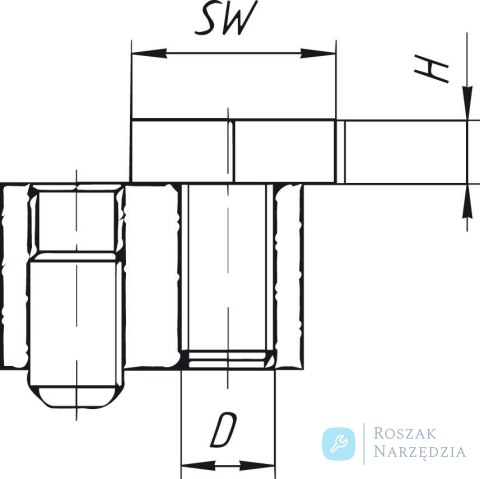

Rozmiar klucza:
30 mm
Gniazdo sześciokątne:
12 mm
Siła mocowania:
27 kN

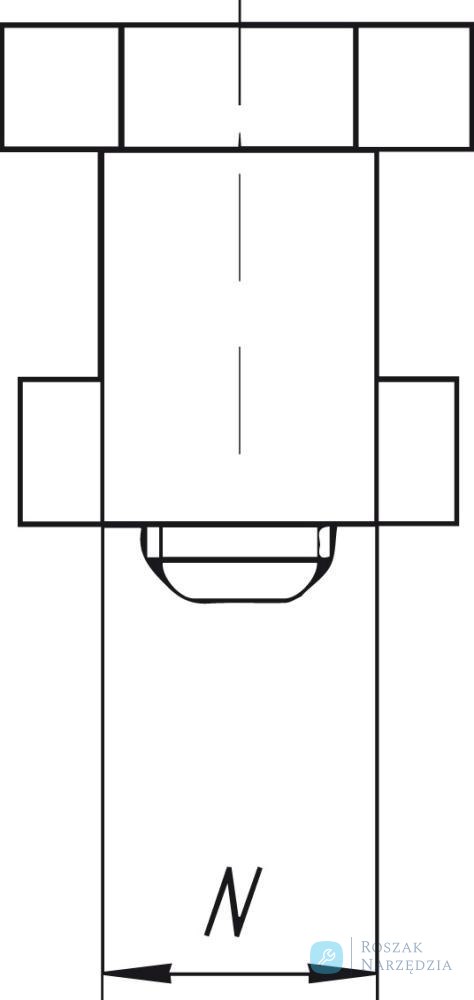

Szerokość wpustu teowego N:
22 mm
Średnica gwintu D:
M16
Wysokość płytki H:
12,7 mm

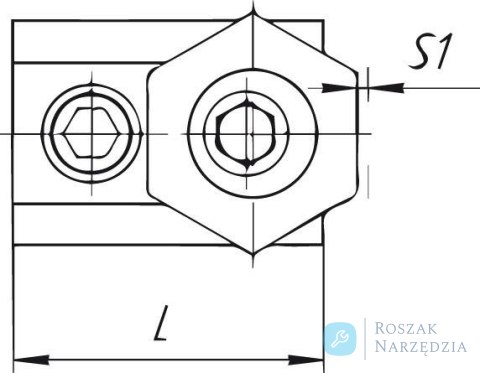

Skok mimośrodu S1:
2,5 mm
