Docisk mimośrodowy z nakrętką teową 14 mm MITEE-BITE

Numer katalogowy: X50428
Dostępność w magazynie: 11 szt.
139,00 zł Netto
170,97 zł Brutto
szt.
Wsparcie konsultanta?
Wysyłka z magazynu w ciągu: 1-4 dni robocze
Cena przesyłki:
18,99 zł Brutto
  • Kurier 18,99 zł Brutto
  • InPost Paczkomat 18,99 zł Brutto
  • Inpost Kurier 18,99 zł Brutto
  • DPD Pickup 18,99 zł Brutto
Więcej o produkcie
Waga
0.101 kg
EAN:
4046368504282

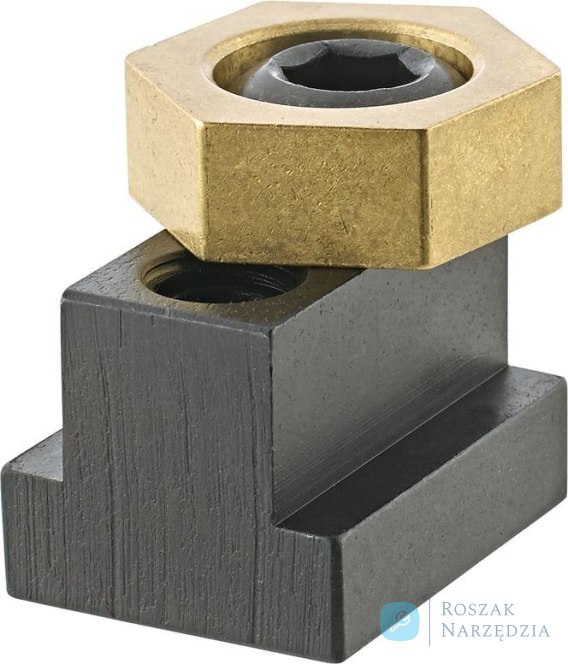

Docisk mimośrodowy z nakrętką teową

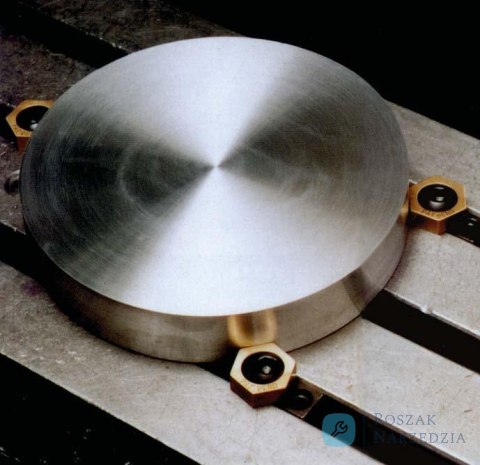

Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.
Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.

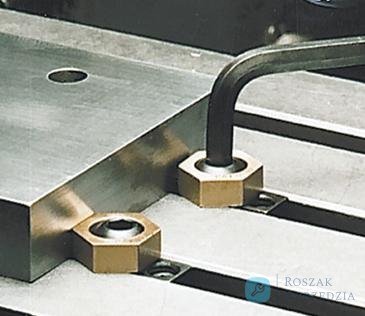

Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.

Zastosowanie: ulepszone cieplnie nakrętki teowe wsuwa się do rowka teowego i blokuje trzpieniem gwintowanym. Mocowanie następuje poprzez przekręcenie śruby mimośrodowej.

Parametry:

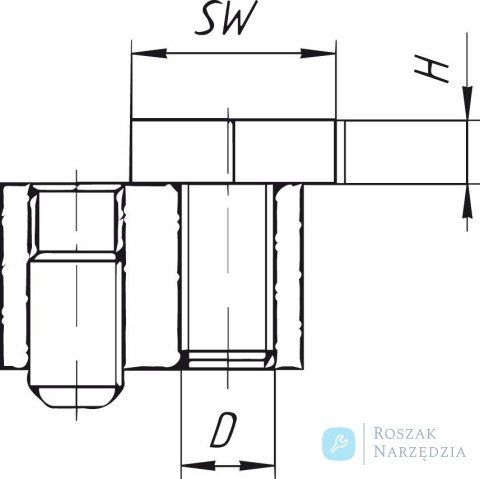

Rozmiar klucza:
21 mm
Gniazdo sześciokątne:
7 mm
Siła mocowania:
9 kN

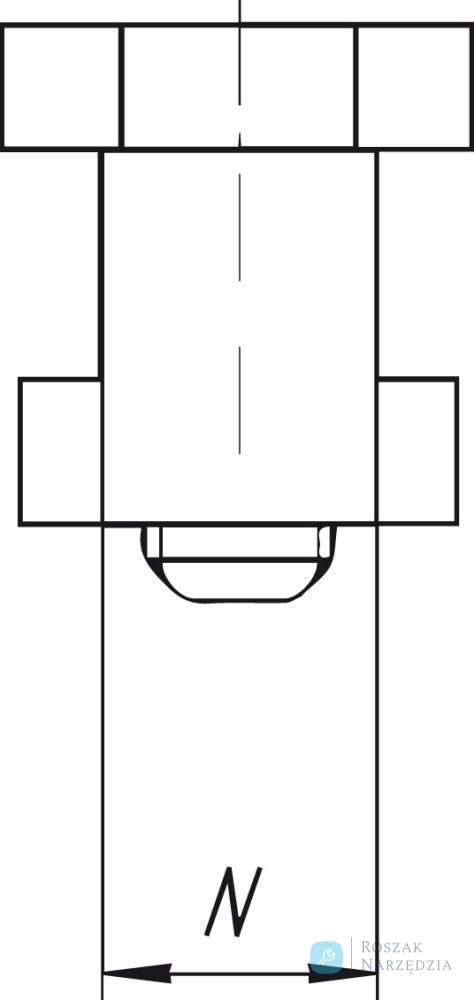

Szerokość wpustu teowego N:
14 mm
Średnica gwintu D:
M10
Wysokość płytki H:
6,4 mm
Skok mimośrodu S1:
1,6 mm
